什么是高壓開關柜?
發布時間:2017/2/15 11:47:39    被閱覽數: 668

什么是高壓開關柜?
一、開關柜的組成;
      開關柜應滿足GB3906《3-35 kV交流金屬封閉開關設備》標準的有關要求,由柜體和斷路器二大部分組成,具有架空進出線、電纜進出線、母線聯絡等功能。柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。
★  .柜體的材料:
1).冷扎鋼板或角鋼(用于焊接柜);
2)敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜).
3).不銹鋼板(不導磁性).
4).鋁板((不導磁性).

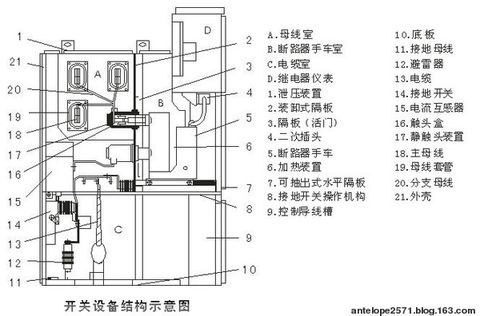

★.柜體的功能單元:
1).主母線室(一般主母線布置按“品”字形或“1”字形兩種結構
2).斷路器室
3).電纜室
4).繼電器和儀表室
5).柜頂小母線室
6).二次端子室
★.柜內電器元件:
1.柜內常用一次電器元件(主回路設備)常見的有如下設備:
電流互感器簡稱CT[如:LZZBJ9-10]
電壓互感器簡稱PT[如:JDZJ-10]
接地開關[如:JN15-12]
避雷器(阻容吸收器)[如:HY5WS單相型;TBP、JBP組合型]
隔離開關[如:GN19-12、GN30-12、GN25-12]
高壓斷路器[如:少油型(S)、真空型(Z)、SF6型(L)]
高壓接觸器[如: JCZ3-10D/400A型]
高壓熔斷器[如:RN2-12、XRNP-12、RN1-12]
變壓器[如:SC(L)系列干變、 S系列油變]
高壓帶電顯示器[GSN-10Q型]
絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]
主母線和分支母線
高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]
負荷開關[如:FN26-12(L)、FN16-12(Z)]
高壓單相并聯電容器[如:BFF12-30-1] 等等
2.柜內常用的主要二次元件(又稱二次設備或輔助設備,是指對一次設備進行監察、控制、測量、調整和保護的低壓設備),常見的有如下設備:
1.繼電器
2.電度表
3.電流表
4.電壓表
5.功率表
6.功率因數表
7.頻率表
8.熔斷器
9.空氣開關
10.轉換開關
11.信號燈
12.電阻
13.按鈕
14.微機綜合保護裝置等等。
二、高壓開關柜分類:
1.按斷路器安裝方式分為移開式(手車式)和固定式
(1).移開式或手車式(用Y表示):表示柜內的主要電器元件(如:斷路器)是安裝在可抽出的手車上的,由于手車柜有很好的互換性,因此可以大大提高供電的可靠性,常用的手車類型有:隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等,如KYN28A-12。
(2).固定式(用G表示): 表示柜內所有的電器元件(如:斷路器或負荷開關等)均為固定式安裝的,固定式開關柜較為簡單經濟,如XGN2-10、GG-1A等。
2.按安裝地點分為戶內和戶外
(1).用于戶內(用N表示);表示只能在戶內安裝使用, 如:KYN28A-12等開關柜;
(2).用于戶外(用W表示);表示可以在戶外安裝使用, 如:  XLW等開關柜。
3.按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜﹑金屬封閉箱式開關柜和敞開式開關柜四大類
(1).金屬封閉鎧裝式開關柜(用字母K來表示)主要組成部件(例如:斷路器、互感器、母線等)分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜。
(2).金屬封閉間隔式開關柜(用字母J來表示)與鎧裝式金屬封閉開關設備相似,其主要電器元件也分別裝于單獨的隔室內,但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-12型高壓開關柜。
(3).金屬封閉箱式開關柜(用字母X來表示)開關柜外殼為金屬封閉式的開關設備。如XGN2-12型高壓開關柜。
(4).敞開式開關柜,無保護等級要求,外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜。

新聞來源: 云南德開成套電氣有限公司
