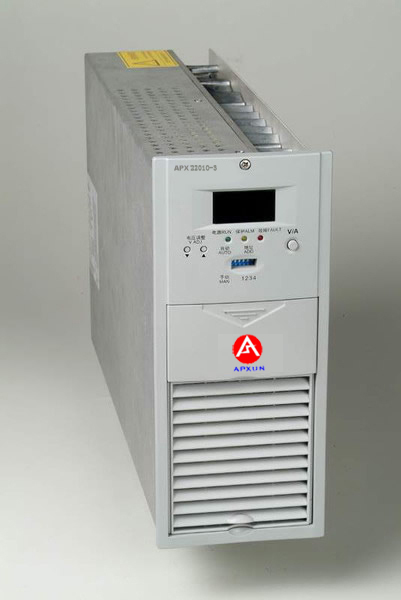

充電模塊是電力電源最主要的配置模塊，廣泛應用于變電站火電廠、水電站電力電源中。采用自冷和風冷相結合的散熱方式，在輕載時自冷運行，符合電力系統的實際運行情況。同時模塊的效率得到提高，體積和重量大大降低。
主要功能:
1）輸入過/欠壓保護
模塊具有輸入過/欠壓保護功能。當輸入電壓小于313±10Vac或者大于485±10Vac，模塊保護，無直流輸出，保護指示燈（黃
色）亮。電壓恢復到335±10Vac～460±15Vac之間后，模塊自動恢復工作。
2）輸出過壓保護/欠壓告警
模塊具有輸出過壓保護欠壓告警功能。當輸出電壓大于293±6Vdc（110V模塊為148±4Vdc）時，模塊保護，無直流輸出，保
護指示燈（黃色）亮。模塊不能自動恢復，必須將模塊斷電后重新上電。當輸出電壓小于198±1Vdc（110V模塊為99±1Vdc）
時，模塊告警，有直流輸出，保護指示燈（黃色）亮。電壓恢復后，模塊輸出欠壓告警消失。
3）短路回縮
模塊具有短路回縮功能。當模塊輸出短路時，輸出電流不大于40%額定電流。短路因素排除后，模塊自動恢復正常輸出。
4）缺相保護
模塊具有缺相保護功能。當輸入缺相時，模塊限功率，可半載輸出。在輸出電壓為260V時輸出5A電流（110V模塊輸出130V
/10A）。
5）過溫保護
模塊的進風口被堵住或環境溫度過高導致模塊內部的溫度超過設定值時，模塊會過溫保護，模塊面板的保護指示燈（黃色）亮
，模塊無電壓輸出。當異常條件清除、模塊內部的溫度恢復正常后，模塊將自動恢復為正常工作。
6）原邊過流保護
異常狀態下模塊整流側出現過流，模塊保護。模塊不能自動恢復，必須將模塊斷電后重新上電。
1）風扇溫度控制
模塊采用溫度和電流聯合控制風扇轉動的方式。風扇轉速分為停轉、半轉和全轉三檔，通過對輸出電流和模塊溫度綜合考慮進
行風扇調速控制。
2）故障顯示
模塊告警信息以故障代碼的形式在LED上實時的閃爍顯示。這時LED顯示內容改為故障代碼，按下顯示切換按鈕后顯示電壓。
故障代碼如下表所示。
3）通信功能
模塊可以RS485方式與上位機通信。將模塊輸出電壓和電流、模塊保護和告警信息發送給上位機，接受并執行上位機下發的
控制命令。
技術指標：
交流輸入電壓：323V～475V（三相）
電網頻率：50HZ±10%
功率因數：≥0.92
輸入過壓告警：485V±10V 恢復點460V±15V
輸入欠壓告警：313V±10V恢復點335V±10V
輸出電壓范圍：176V-286V(220V)，88V-143V(110V)
電壓上升時間：3～8S(軟啟動時間)
穩流精度：≤±0.5%
穩壓精度：≤±0.5%
效率：≥94%
紋波系數：≤0.1%
輸出欠壓保護：198V±1V，99V±1V
輸出過壓保護：293V±6V，148V±4V
相對濕度：≤90%（20±5℃）
絕緣電阻：≥10MΩ
可聞噪音：≤45dB
環境溫度：-5℃～+45℃
機械尺寸：
APX22005 APX11010外形尺寸（長×寬×高）：398mm×110mm×257mm
APX22010 APX11020外形尺寸（長×寬×高）：398mm×110mm×257mm
APX22020 外形尺寸（長×寬×高）：460mm×139mm×288mm |
