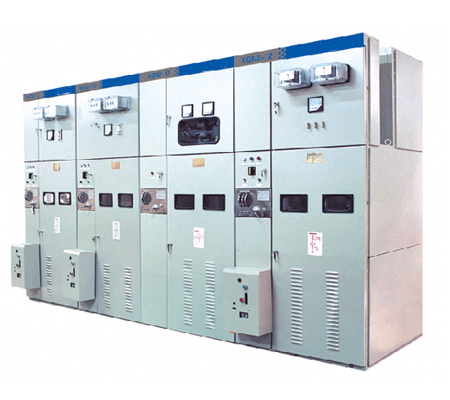

XGN2-12箱型固定式交流金屬封閉開關設備

產品型號：XGN2-12箱型固定式交流金屬封閉開關設備
一、概述
    XGN2-12箱型固定式交流金屬封閉開關設備（簡稱開關柜），用于額定電壓為3.6～12kV、三相交流50Hz，額定電流630～3150A的電力，系統中作為接受與分配電能之用，特別適用于頻繁操作的場合，其母線系統為單母線、可派生處單母線帶旁路和雙母線系統。

    本開柜符合國家標準GB3906《3-35kV交流金屬封閉開關設備》及國際標準IEC298的要求，并且具有完善的防誤操作功能。

    本開關柜的主開關采用ZN28A-12系列、ZN28-12系列和ZN□-12（VH1）等真空斷路器，隔離開關采用GN30-12旋轉式隔離開關、GN22-10大電流隔離開關和GN30-10旋轉式大電流隔離開關系列產品。


二、產品使用環境條件
1.環境溫度：上限+40℃、下限-10℃；

2.海拔高度不超過1000m（超過1000m時可與我公司技術部協商生產）；

3.相對濕度：日平均不大于95%，月平均值不大于90%；

4.地震烈度不超過8度；

5.沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場合。

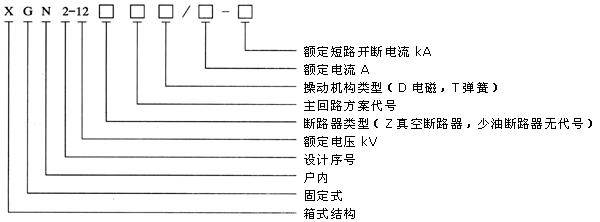

  三、型號命名



  四、主要技術參數

  1.開關柜的技術數據見表1
    表1

序  號 項    目 單位 技 術 參 數
1 額定電壓 kV 3.6，7.2，12
2 額定電流 A 630 1000 1250 2000 2500 3150
3 額定短路開斷電流 kA 20 31.5 40
4 額定短時耐受電流 kA 20 31.5 40
5 額定峰值耐受電流 kA 50 80 100
6 額定短路關合電流 kA 50 80 100
7 額定短時耐受電流持續時間 s 4
8 防護等級    IP2X
9 母線系統    單母線  單母線帶旁路  雙母線
10 操作方式    電磁式、彈簧儲能式
11 外形尺寸 寬×深×高 mm 1100×1200×2650（1250A以下）
12 重   量 kg 1000



  2、ZN28A-12真空斷路器及操作機構技術參數見表2、3、4
     表2

名  稱 單位

ZN28A -12/630-20

              1000-20

ZN28A -12/1250-31.5

              2000-31.5

ZN28A -12/2500-40

            3150-40

額定電壓 kV 12
額定頻率 Hz 50
額定電流 A 630    1000 1250    2000 2500    3150
額定短路開斷電流 kA 20 31.5 40
額定短路關合電流 kA 50 80 100
額定短時耐受電流 kA 20 31.5 40
額定峰值耐受電流 kA 20 80 100
額定短時耐受電流持續時間 s 4
機械壽命 次 10000
額定短路開斷電路開斷次數 次 30（50）
燃弧時間 ms ≤20
配

用

機

構

 直流電磁 型號   CD10Ⅰ CD10Ⅱ CD10Ⅲ

工作

電壓

 合閘線圈 　 110，220
分閘線圈   24  48  110  220
工作電流A 合閘 110 V 　 196 240 294
220 　 98 120 147
分閘 24 　 37
48 　 18.5
110 　 5
220 　 2.5
彈簧儲能 型號 　 CT8-Ⅰ               CT8-Ⅱ
工作電壓 儲能電機 　 110，220，380
 分勵脫扣 　 110，220，380⑻-　　
失壓脫扣 　 ～110（1000），～220，～380
儲能時間 s 　 ≯6
過流脫扣 A 　 5
合閘時間 s 　 直流電磁≯0.20    彈簧儲能≯0.15
分閘時間 　 ≯0.06



    CD17機構主要技術數據表3
    表3

規格 合閘線圈 　 匹配真空斷路器額定短路開斷電流（KA）
電流（A） 電阻（Ω） 電流（A） 電阻（Ω）
CD17-Ⅰ -220V 55 4±0.24 1.5 146±8 20
-110V 110 1±0.06 3.0 36.5±2
CD17-Ⅱ -220V 71 3.1±0.2 1.5 146±8 31.5
-110V 142 0.77±0.05 3.0 36.5±2
CD17-Ⅲ -220V 128 1.72±0.1 1.5 146±8 40
-110V 256 0.43±0.03 3.0 36.5±2
     CD19機構分、合閘電磁鐵技術數據表：
     表4
額定工作電壓（V） ～110 ～220 ～380 -48 -110 -200
額定工作電流（A） 分 2.8 1.6       2.3 1.2
合 1.3 0.8       1.3 0.55
額定電功率（W） 分 308 352       255 264
合 143 176       143 121
20℃時線圈電阻值（Ω） 分 12±0.6 48±2.4       48±2.4 190±10
合 22±1 85±4    　 85±4 398±20
正常工作電壓范圍

合閘：85%～10%額定工作電壓

分閘：65%～120%額定工作電壓，小于30%的額定工作電壓時不得分閘

匹配真空斷路器額定短路開斷電流（kA） CT19-Ⅰ 20
CT19-Ⅱ 31.5
CT19-Ⅲ 40
　
      隔離開關的技術參數見表 5、表6
   表5
名稱 單位 GN30-10/400-12.5 GN30-10/630-20 GN30-10/1250-31.5
GN30-10D/400-12.5 GN-10D/630-20 GM30-10D/1250-31.5
額定電壓（最高工作電壓） kV 12
額定電流 A 400 630 1250
額定短時耐受電流（4s） kA 12.5 20 31.5
額定峰值耐受電流（峰值） kA 31.5 50 80
雷電 相對地、相間 kV 75
沖擊耐壓 斷口間 kV 85
1min 相對地、相間 kV 42
工頻電壓 斷口間 kV 48
    表6
名稱 單位
GN22-10/2000-40 GN22-10/3150-40
額定電壓（最高工作電壓） kV 12
額定電流 A 2000 3150
額定短時耐受電流（4s） kA 40 50
額定峰值耐受電流（峰值） kA 100 125

雷電

沖擊耐壓

 相對地、相間 kV 75
斷口間 kV 85

1min

工頻電壓

 相對地、相間 kV 42
斷口, 間 kV 53
　
    4.電壓監視裝置技術數據見 表7
    表7
<, TR>,
名     稱 單位 ZCJ□-6 ZDJ□-10
額定電壓（最高工作電壓） kV 7.2 12
額定雷電沖擊耐壓 kV 57 75
額定工頻耐壓（1min） kV 32 45
氖燈最低起輝電壓（一次電壓） kV 3 5
氖燈最高工作電壓（一次電壓） kV 7.2 12
氖燈長期運行壽命# 年 1 1
局部放電電量（1.1um合1.1um3電壓下） PC ≯5 ≯5
　
  六、產品外形尺寸與結構（見圖1～圖4）

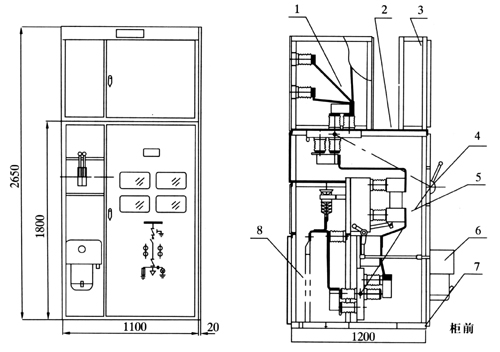

圖1 XGN2-12-12-07D外形圖

1.母線室 2.壓力釋放通道 3.儀表室 4.手力操作及聯鎖結構

5.主開關室 6.電磁或彈簧機構 7.接地母線 8.電纜室


      LZZL□-10電流互感器技術數據見表8
   表8
額定一次電流 二次電流 級次 額定輸出容量 額定短時耐受電流 持續時間 額定峰值耐受電流
A A VA kA s kA
5 5 05 10 0.3 2 0.75
B 15
10 5 05 10 1 2 2.5
B 15
15 5 05 10 1.5 2 37.5
B 15
20 5 05 10 2 2 5
B 15
30 5 05 10 3 2 7
B 15
40 5 05 10 4 2 10
B 15
50 5 05 10 5 2 12.5
B 15
75 5 05 10 8 2 20
B 15
100 5 05 10 10 2 25
B 15
150 5 05 10 16 2 40
B 15
200 5 05 10 20 4 50
B 15
300 5 05 10 20 4 50
B 15
400 5 05 10 20 4 50
B 15
500 5 05 10 20 4 50
B 15
630 5 05 10 20 4 50
B 15
800 5 05 10 31.5 4 80
B 15
1000 5 05 10 31.5 4 80
B 15

   6.真空斷路器的調整參數見表9
    表9
序號 名      稱 單位 數      據
1 觸頭開距 mm 10±1
2 接觸行程 mm 4±1
3 油緩沖器緩沖行程 mm 100-3
4 三相分閘同期性 ms ≤2
5 合閘觸頭彈跳時間 ms ≤2
6 合閘觸頭接觸壓力 N 2000±200
7 平均分閘速度（接觸油緩沖器前） m/s 1±0.3
8 平均合閘速度 m/s 0.6±0.2
9 各相導電回路電阻 μΩ ≤40
10 動靜觸頭累積允許磨損厚度 mm 3

   7.隔離開關的調整參數見表10
    表10
名稱 單位 GN30-10/400 GN30-10/630 GN30-10/1250
彈簧正壓力 N 400±40 400±40 600±60
三相剛合閘位置同期性 mm ≯3
三相剛合閘位置偏斜 mm ≯2
主回路對地距離 mm ≮125
相間絕緣距離 mm ≮125
各相回路電阻 μΩ ≯75 ≯70 ≯45

名稱 單位 GN30-10/400 GN30-10/1250
各相回路電阻 μΩ 12.5 8
三相剛合閘位置同期性 mm ≯3
三相剛合閘位置偏斜 mm ≯2
主回路對地距離 mm ≮125
相間絕緣距離 mm ≮125


五、結構特點

    XGN2-12開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室之間用鋼板隔開。

1、斷路器室外在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的母排連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。

2、母線室在柜體后上部，為了減小柜體高度，母線呈品形排列以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關母排連接，相鄰母線室之間可隔離。

3、電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主結線為聯絡方案時，本室則為聯絡小室。繼電器室在柜體上部前方，室內安裝板可安裝繼電器等，室內有端子排支架，門上可安裝指示儀表、信號元件等二次元件，頂部還可布置二次小母線。

4、斷路器的操動機構裝在下面左邊位置，其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室和電纜室均有照燈。前門的下方設有與柜寬方向平行的接地銅母線，其截面為4×mm2。

5 、機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路，防止誤入帶電間隔；防止帶合接地開關；防止帶接地刀合閘，開關柜采用相應的機械聯鎖，機械聯鎖的動作原理如下：

a.停電操作（運行—檢修）

     開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門已鎖好，并處于帶電運行之中，這時的小手柄處于工作位置。線將斷路器分閘后，再將小手柄扳到“分?jǐn)嚅]鎖”位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內從上往下拉，拉到上隔離分閘位置。再將槽手柄拿下，插入接地開關操作孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄扳到“檢修”位置�？上却蜷_(kāi)前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路器室及電纜進行維護和檢修。

b.送電操作（檢修—運行）

    若已檢修完畢，需要送電，其操作程序如下：

    將后門關閉，鑰匙取出后關前門，將小手柄從“檢修”位置扳到“分?jǐn)嚅]鎖”位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接地開關處于分閘位置，將操作手柄拿下，再插入上隔離的操作孔內，從下向上推，使上隔離處于合閘位置，將操作手柄拿下，插入下隔離的操作孔內，從下向上推使下隔離處于合閘位置，取出操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。
